Raccordement des barres omnibus aux câbles et autres équipements de distribution dans les appareillages de commutation

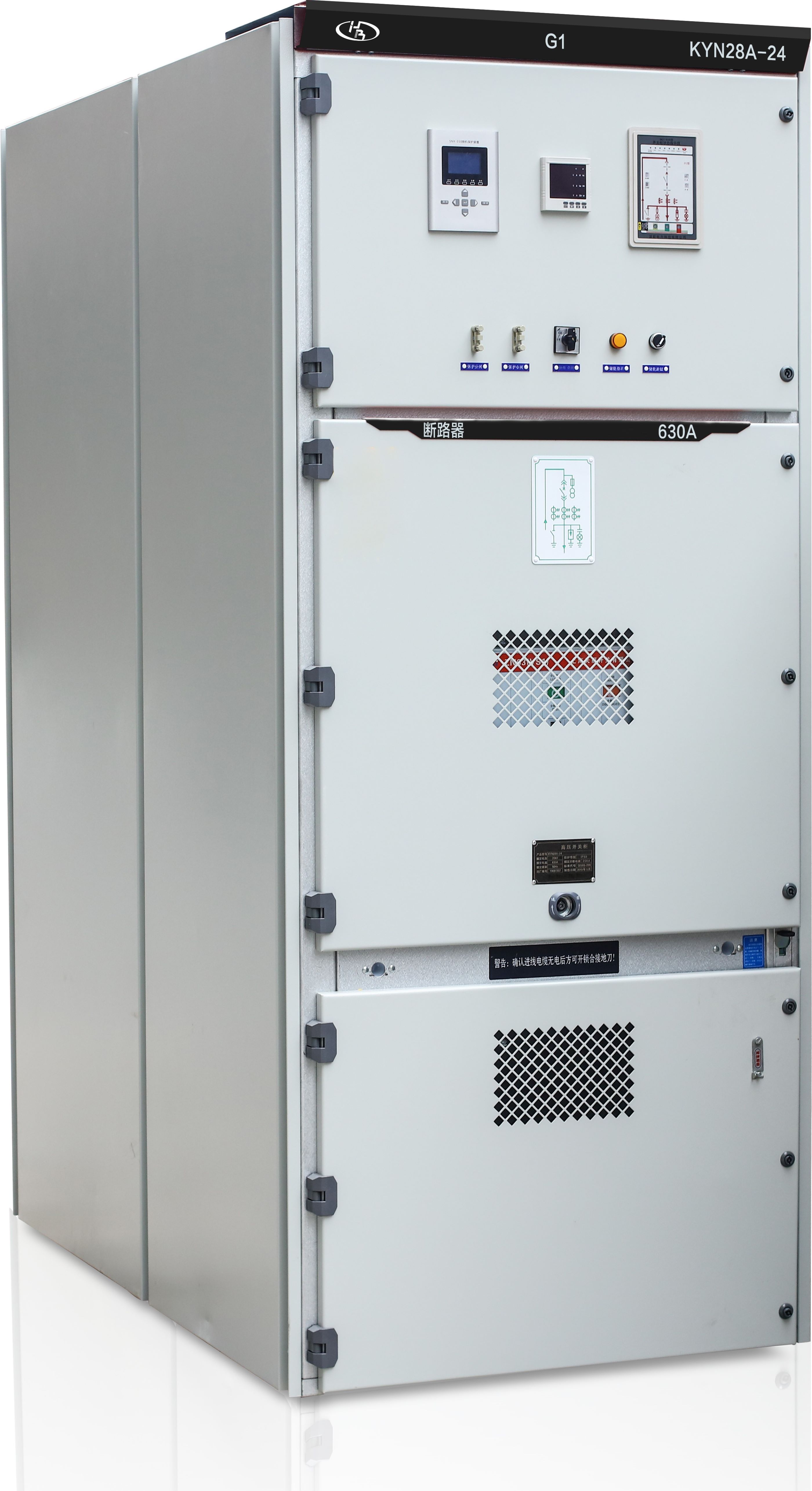

Les barres omnibus constituent la base de tous les équipements de distribution électrique et font partie intégrante des installations de distribution assemblées telles que : appareillage de commutation Les barres omnibus et les sous-stations constituent le nœud central d'un circuit, assurant l'agrégation et la distribution efficaces et fiables de l'énergie électrique au sein d'un réseau local. Cependant, les barres omnibus ne peuvent fonctionner de manière autonome. Pour une transmission et une distribution efficaces de l'électricité, des composants supplémentaires sont indispensables. Les charges étant souvent réparties sur plusieurs sites, parfois à des distances considérables, les câbles – capables de traverser des conduits, des chemins de câbles et des obstacles spatiaux – jouent un rôle crucial dans l'acheminement de l'électricité là où elle est nécessaire. La connexion entre les barres omnibus et les câbles devient ainsi essentielle. Quelles sont les méthodes de connexion disponibles ?
Le premier est assemblage boulonnéLa méthode la plus courante et classique consiste à sertir une cosse à l'extrémité du conducteur et à la fixer à un trou pré-percé ou à une surface de connexion de la barre omnibus à l'aide d'éléments de fixation tels que des boulons, des écrous, des rondelles plates et des rondelles élastiques. Lors d'une connexion boulonnée, il est essentiel d'utiliser un clé dynamométrique Serrer au couple de serrage standard. Un couple insuffisant peut augmenter la résistance de contact et entraîner une surchauffe, tandis qu'un couple excessif peut endommager le filetage ou la barre omnibus elle-même.
La deuxième méthode est connexion enfichableCe système est généralement utilisé dans les appareillages de commutation à tiroir. Le système de barres omnibus est fixé à l'intérieur du châssis de l'appareillage, tandis que le disjoncteur et son support sont installés sur un tiroir extractible. L'insertion du tiroir assure la fermeture précise des contacts dynamiques et statiques, tandis que son retrait les déconnecte.
La troisième méthode est connexion à sertirCette étape, également appelée prétraitement du conducteur, ne consiste pas en un raccordement direct à la barre omnibus, mais constitue une étape préparatoire essentielle pour les connexions boulonnées. Elle consiste à sertir de manière permanente une cosse de câble sur l'âme du conducteur à l'aide d'une pince à sertir hydraulique ou mécanique.
Dans les appareillages de commutation, les barres omnibus doivent également être raccordées à d'autres composants de distribution d'énergie, tels que les disjoncteurs principaux d'arrivée, les disjoncteurs de départ, les sectionneurs et les interrupteurs de charge. Les méthodes de raccordement entre les barres omnibus et ces composants sont globalement similaires à celles utilisées entre les barres omnibus et les câbles, à une différence près : les raccordements entre les barres omnibus et les composants sont généralement… détachable, tandis que les connexions entre les barres omnibus et les câbles sont généralement permanent.
Ce qui précède détaille les méthodes de connexion des barres omnibus.
