Différences dans les méthodes de refroidissement entre les transformateurs secs et les transformateurs immergés dans l'huile

Transformateurs secs et à huileTransformateur immergéCes systèmes diffèrent à bien des égards en raison de leurs caractéristiques structurelles distinctes. Cet article se concentre sur leurs différences en matière de méthodes de refroidissement. Voici quelques distinctions clés :

1. Différents fluides de refroidissement

Transformateurs secs : utilisent l’air ou un gaz comme fluide de refroidissement. La dissipation de la chaleur repose sur la convection naturelle ou un flux d’air forcé. Transformateurs immergés dans l’huile : utilisent l’huile de transformateur (huile minérale ou huile synthétique ester) comme fluide de refroidissement, tirant parti de la capacité thermique élevée et de la fluidité de l’huile pour le transfert de chaleur.

2. Différents types de méthodes de refroidissement

Transformateurs à sec

Refroidissement par air naturel (NA) : utilise la convection et le rayonnement naturels de l’air pour dissiper la chaleur. Aucun équipement supplémentaire n’est requis, ce qui le rend adapté aux applications de faible capacité ou à faible charge.

Refroidissement par air pulsé (AF) : utilise des ventilateurs pour forcer le flux d’air, accélérant ainsi la circulation de l’air et améliorant l’efficacité de la dissipation thermique. Convient aux applications de grande capacité ou à forte charge.

Transformateurs immergés dans l'huile

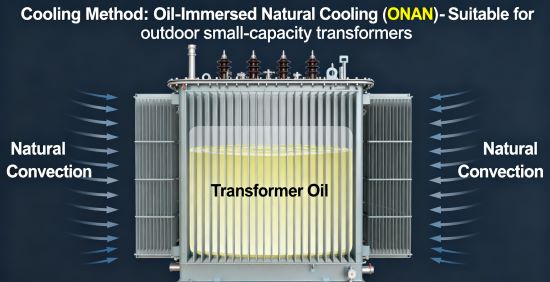

Huile et air naturels (ONAN) : Utilise la convection naturelle de l’huile. La chaleur se dissipe par la surface du réservoir ou par les ailettes de refroidissement grâce à la circulation naturelle de l’air. Convient aux petits transformateurs.

Oil Natural Air Forced (ONAF) : s'appuie sur ONAN en ajoutant des ventilateurs pour améliorer l'efficacité de la dissipation de chaleur.

Transformateur à circulation forcée d'huile et d'air (OFAF) : utilise des pompes à huile pour assurer la circulation de l'huile. Celle-ci est refroidie par des ventilateurs lors de son passage à travers des radiateurs. Convient aux transformateurs de grande capacité et à forte charge.

3. Différents principes de dissipation de la chaleur

Transformateurs secs : la chaleur est transférée de la surface des enroulements et du noyau à l’air par conduction et convection thermiques. Le trajet de dissipation de la chaleur est relativement court.

Transformateurs immergés dans l'huile : la chaleur est d'abord transférée à l'huile, qui circule ensuite pour la transporter vers les radiateurs ou la surface de la cuve. La chaleur est ensuite dissipée par convection naturelle. Le trajet de dissipation thermique est plus long, mais plus efficace.

4. Différents scénarios d'application

Transformateurs à sec : Leurs méthodes de refroidissement simples les rendent adaptés aux environnements intérieurs exigeants en matière de sécurité incendie, de protection de l’environnement ou d’espace limité, tels que les bâtiments commerciaux, les hôpitaux et les centres de données. Transformateurs immergés dans l’huile : Leur capacité de refroidissement élevée les rend adaptés aux applications de grande capacité, de haute tension et de fonctionnement continu à long terme, telles que les sous-stations, les usines industrielles et le transport d’énergie en extérieur.
