Connaissez-vous les étapes clés de la mise sous tension d'un appareillage de commutation haute tension ?

Le fonctionnement énergisant de l'appareillage de commutation haute tension est Il s'agit d'une tâche rigoureuse et systématique, maillon essentiel de la mise en service en toute sécurité des équipements électriques. Cette opération est loin d'être un simple acte de fermeture de disjoncteur ; elle constitue une procédure standardisée, fondée sur des normes de sécurité et suivant une séquence logique stricte. Son déroulement opérationnel est décrit ci-après.

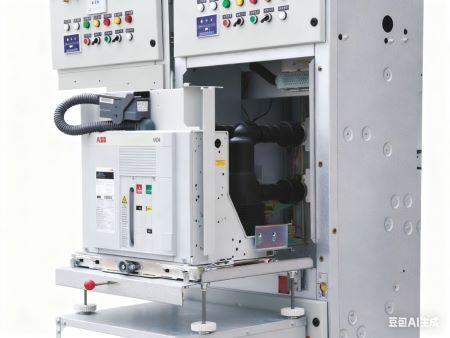

1. Utilisez le chariot de transfert pour déplacer le chariot porte-disjoncteur (ou chariot PT) devant l'armoire. Levez le chariot à la hauteur appropriée, insérez sa plaque de verrouillage avant dans la fente de la cloison centrale de l'armoire et verrouillez le chariot. Pour insérer le chariot dans l'armoire, tirez simultanément sur les poignées gauche et droite jusqu'à la position II, puis poussez-le doucement en position de test. appareillage de commutationEnsuite, poussez simultanément les deux poignées vers l'extérieur jusqu'à la position I afin de verrouiller solidement le mécanisme d'avancement du chariot élévateur sur le tableau de distribution. Après avoir vérifié que le chariot est bien verrouillé à l'armoire, déverrouillez le chariot de transfert et éloignez-le.

2. Insérez la fiche secondaire du camion dans la prise secondaire du tableau de distribution et fixez-la avec l'attache.

3. Fermez la porte arrière (porte du compartiment des câbles) et la porte avant (porte du compartiment du disjoncteur) du poste de distribution. Ouvrez le volet de commande de l'interrupteur de terre : actionnez la poignée de commande (rotation de 90° dans le sens antihoraire) pour ouvrir l'interrupteur de terre, puis ramenez la poignée vers vous et refermez le volet. Vérifiez que l'interrupteur de terre est bien ouvert.

4. Vérifiez que les interrupteurs de commande, de fermeture, de signalisation, d'alimentation CA et de tension du bus (ou les fusibles secondaires) du compartiment des instruments sont en position MARCHE. Assurez-vous que la tension d'alimentation est normale, puis fermez la porte du compartiment des instruments.

5. Effectuez une manœuvre de fermeture et une manœuvre d'ouverture du disjoncteur (en position de test sur l'appareillage) en mode de commande locale ou à distance. Vérifiez la conformité du câblage du circuit de commande du disjoncteur et de l'indication du circuit de signalisation.

6. Insérez la manivelle d'avancement du chariot dans l'orifice de commande situé sur le panneau central du chariot. Tournez-la dans le sens horaire pour amener le chariot en position de travail dans le poste de commande (un « clic » distinct se fera entendre lorsque le chariot aura atteint la position de travail). Retirez la manivelle d'avancement.

7. Utilisez le mode de commande local ou à distance pour fermer le disjoncteur (qui est maintenant en position de travail dans l'appareillage de commutation).

8. Vérifiez que les trois voyants triphasés (A, B, C) du dispositif de mise sous tension du tableau de distribution sont allumés, confirmant ainsi que le tableau est alimenté en haute tension. Mesurez ou observez la tension du jeu et le courant de sortie affichés par le dispositif de protection à microprocesseur afin de vous assurer qu'ils se situent dans les plages normales.
