Les performances du commutateur dépendent de ces trois composants clés
Dans systèmes de distribution d'énergie,appareillage de commutationIl fait office de « système nerveux central » pour la distribution et le contrôle de l'énergie, et son importance est indéniable. Cependant, un phénomène courant est souvent observé : pourquoi certains Unité de commutationPourquoi certains appareils fonctionnent-ils de manière stable pendant une décennie, tandis que d'autres subissent des pannes fréquentes ? Le problème vient souvent de l'appareillage lui-même, et plus précisément du choix de ses composants essentiels. Un appareillage n'est pas qu'une simple armoire métallique ; ses performances globales, notamment son pouvoir de coupure, la précision de sa protection, sa stabilité de fonctionnement et sa durée de vie, dépendent des performances, de la fiabilité et de la compatibilité de ses composants internes. Fort de nombreuses années d'expérience dans le secteur, cet article analyse les trois composants essentiels qui déterminent les performances d'un appareillage et propose un guide de sélection pratique.
01 Disjoncteur
Si l'on compare un appareillage de commutation au corps humain, le disjoncteur en est le « cœur ». Il s'agit du composant essentiel chargé de commuter les courants normaux et d'interrompre rapidement les courants de défaut lors de courts-circuits ou autres anomalies. La robustesse de ce « cœur » influe directement sur la sécurité et la fiabilité de l'ensemble du réseau électrique. Les disjoncteurs sont classés en deux catégories : haute tension et basse tension.
Disjoncteurs haute tension (par exemple, pour les systèmes 10 kV)

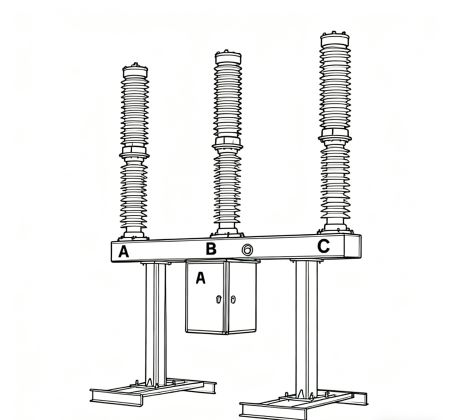

Les disjoncteurs à vide (par exemple, VS1) et les disjoncteurs SF₆ sont des types courants. Les disjoncteurs à vide, dont la technologie est éprouvée, sont respectueux de l'environnement, sans entretien et économiques, ce qui en fait le choix privilégié pour les applications moyenne tension dans la plupart des situations conventionnelles. Les disjoncteurs SF₆ offrent un pouvoir de coupure supérieur et conviennent aux niveaux de tension plus élevés ou aux conditions particulièrement exigeantes, bien que leur impact environnemental et les risques de fuite de gaz nécessitent une attention particulière.
Disjoncteurs basse tension

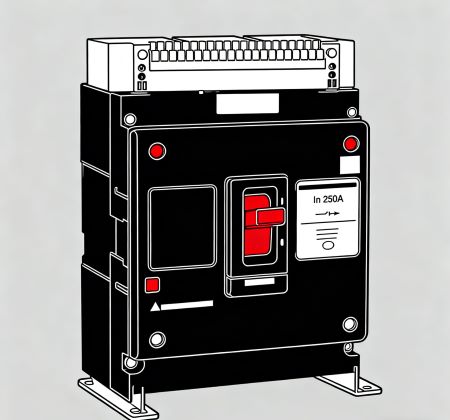

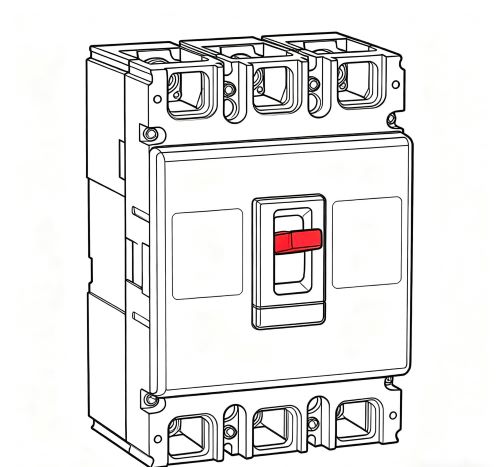

Ces disjoncteurs se divisent principalement en disjoncteurs à air (ACB) et disjoncteurs boîtier moulé (MCCB). Les ACB ont une capacité plus élevée et sont couramment utilisés comme interrupteurs principaux d'arrivée, tandis que les MCCB sont compacts et souvent employés dans les circuits d'alimentation. Le principe de base est de choisir en fonction de la capacité de charge et des caractéristiques du circuit. Les principaux paramètres techniques des disjoncteurs sont également essentiels :
Courant nominal : Courant maximal que le disjoncteur peut supporter en fonctionnement continu. Il doit être supérieur ou égal au courant calculé du circuit.
Courant de tenue à court terme nominal (Icw) : mesure la capacité du disjoncteur à résister aux courants de court-circuit pendant 1 seconde sans dommage, un indicateur clé de sa stabilité dynamique et thermique.
Courant de crête admissible : Capacité à supporter le premier pic de courant de court-circuit.
Durée de vie mécanique/électrique : influe directement sur les coûts d’utilisation à long terme et les cycles de maintenance.
Le principe fondamental du choix d'un disjoncteur est l'adaptation. Il doit être parfaitement adapté à la structure de l'appareillage, à la capacité de court-circuit du système et aux exigences de protection.
02 Transformateurs d'instruments
Les transformateurs de mesure servent de « pont » entre le circuit principal haute tension et les circuits secondaires de commande et de protection. Ils convertissent avec précision la haute tension et l'intensité élevée en signaux basse tension et faible intensité, exploitables par les équipements secondaires, tout en assurant l'isolation électrique.
Transformateurs de courant (TC) : Connectés en série dans le circuit primaire pour réduire proportionnellement le courant.

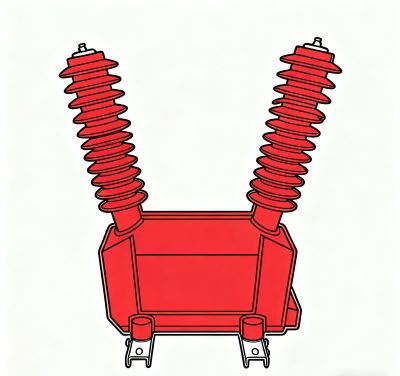

Transformateurs de tension (PT) : Connectés en parallèle dans le circuit primaire pour réduire proportionnellement la tension.
Le choix des transformateurs de mesure repose essentiellement sur la précision et l'application.
Sélection du rapport : Il faut s'assurer que le courant secondaire ne dépasse pas la valeur nominale de l'équipement dans des conditions de fonctionnement maximales, tout en respectant les exigences de protection et de précision de mesure dans des conditions de fonctionnement minimales.
Transformateurs de courant de protection et de mesure : ces deux types diffèrent par leur conception. Les transformateurs de courant de protection doivent éviter la saturation en cas de courant de défaut, tandis que les transformateurs de courant de mesure privilégient la précision en conditions normales de fonctionnement. Leur utilisation simultanée peut entraîner des défaillances ou des dysfonctionnements de la protection.
Les principaux paramètres techniques sont les suivants :
Rapport nominal : Détermine la proportion de conversion du signal.
Classe de précision : par exemple 0,2, 0,5, 5P, etc. Les valeurs les plus basses indiquent une précision de mesure plus élevée, le « P » désignant la classe de protection.
Charge nominale : désigne la charge que le côté secondaire peut supporter, qui doit correspondre à l’impédance des appareils connectés.
Dispositifs de protection par relais 03
Les dispositifs de protection par relais constituent le « cerveau » de l'ensemble du tableau électrique. Ils surveillent en permanence les données de fonctionnement du système et, en cas d'anomalies telles qu'une surintensité, un déclenchement instantané, un défaut de mise à la terre ou une surtension, ils commandent immédiatement le déclenchement du disjoncteur, assurant ainsi une protection précise et rapide.

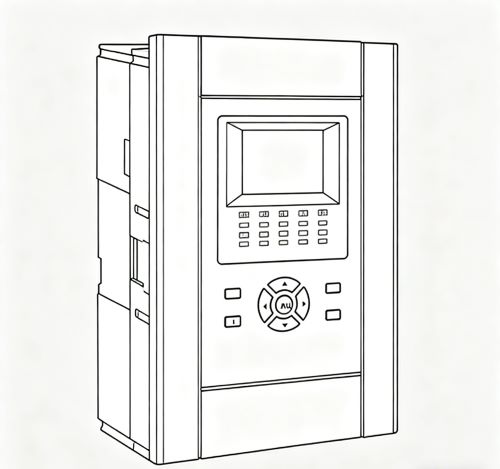

Les appareillages de commutation haute tension utilisent généralement des dispositifs de protection intégrés à microprocesseur, qui offrent une intégration élevée et une fonctionnalité puissante.
Les appareillages de commutation basse tension ont évolué, passant des déclencheurs thermomagnétiques traditionnels aux contrôleurs intelligents largement utilisés (associés à des disjoncteurs ACB) et aux déclencheurs électroniques (associés à des disjoncteurs MCCB), l'intelligence devenant la norme.
Les principaux paramètres techniques sont les suivants :
Précision des paramètres de protection : Ces paramètres constituent les critères de décision du « cerveau » et doivent être calculés et configurés avec précision.
Vitesse d'exécution : Un dépannage plus rapide minimise l'impact sur le système.
Logique de coordination avec les disjoncteurs : assure l’exécution fiable des commandes du « cerveau » par le « cœur », permettant une protection sélective et évitant les déclenchements inutiles.
Il est recommandé d'opter pour des dispositifs de protection intégrés offrant une fonctionnalité élevée, une grande programmabilité et de nombreuses interfaces de communication. Ces dispositifs assurent non seulement une protection de base, mais aussi la gestion des données pour une exploitation et une maintenance intelligentes.
Un appareillage de commutation performant est le fruit d'une ingénierie rigoureuse. Les facteurs suivants doivent être pris en compte de manière exhaustive lors de sa sélection :
Conditions de charge comme critère principal de sélection : le type, la capacité et la durée de fonctionnement de la charge constituent la base du choix du courant nominal et du type de disjoncteur et doivent être calculés avec précision.
Les facteurs environnementaux affectent directement les performances des composants : en fonction de la température, de l’humidité, de la corrosivité et d’autres facteurs environnementaux, sélectionnez des composants avec des indices de protection (IP) appropriés et des procédés spéciaux.
Les normes industrielles comme fondement de la qualité et de la sécurité : tous les composants sélectionnés doivent être conformes aux normes nationales (GB) et internationales (IEC), telles que GB7251 et IEC61439. Il s’agit de l’exigence de base pour garantir la qualité et la sécurité.
La compatibilité des composants est essentielle : tous les composants de pointe ne fonctionnent pas de manière optimale dans tous les types d’appareillages. La compatibilité entre les composants et l’armoire de l’appareillage doit être soigneusement étudiée.
En tant que fabricant professionnel profondément enraciné dans l'industrie des équipements de distribution d'énergie, Hangbian Electric Notre entreprise dispose d'une équipe technique expérimentée et d'un système de gestion de la qualité rigoureux. Nous sommes en mesure de fournir des solutions sur mesure, de la sélection des composants à la conception complète des appareillages de commutation, garantissant ainsi la robustesse de chaque unité. Confiez-nous la construction d'un système de distribution électrique sûr, stable et performant.
