Que sont les boîtes de distribution primaires, secondaires et tertiaires ?

Qu'est-ce qu'un primaire boîte de distributionQu'est-ce qu'un secondaire ? Boîte de distributionQu'est-ce qu'une boîte de distribution tertiaire ? En entendant ces termes, la plupart des gens ont probablement l'impression de savoir de quoi il s'agit, sans pour autant pouvoir l'expliquer précisément. Aujourd'hui, nous allons clarifier leur signification et leur fonction exactes.

Un tableau de distribution principal désigne le tableau de distribution principal, généralement situé dans le local électrique. Il est généralement équipé d'entrées et de sorties de câblage par le bas, d'une ouverture frontale et utilise des barres omnibus en cuivre pour les connexions principales afin de garantir un bon contact. Il comprend un système de comptage, est conçu pour être sûr et esthétique, et possède un couvercle étanche à la pluie, adapté à une utilisation en extérieur.

Un tableau de distribution secondaire, également appelé sous-tableau de distribution, alimente généralement une zone spécifique. Il est doté de portes intérieure et extérieure, d'un revêtement extérieur en plastique pulvérisé pour plus de sécurité et d'esthétique, et d'un couvercle étanche à la pluie, adapté aux travaux en extérieur.

Un boîtier de distribution tertiaire désigne un boîtier de commutation chargé d'alimenter un seul appareil.

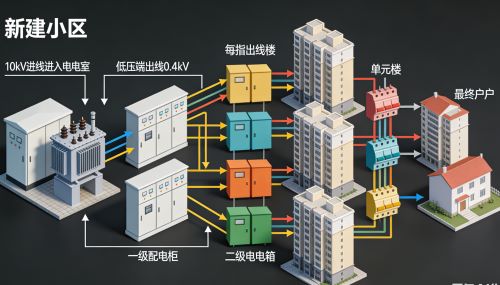

Que signifient les termes « boîte de distribution primaire », « boîte de distribution secondaire » et « boîte de distribution tertiaire » ? Il s’agit d’une notion relative. Prenons un exemple : un nouveau lotissement résidentiel est équipé d’une ligne électrique de 10 kV et d’un local de distribution. L’alimentation est fournie par le côté basse tension du transformateur à 0,4 kV jusqu’au… armoire de distribution (armoire de distribution primaire), puis de là aux boîtes de distribution de chaque bâtiment (boîtes de distribution secondaires), et ensuite aux armoires de distribution de chaque unité (distribution tertiaire), pour finalement entrer dans les ménages.

En règle générale, la distribution primaire ne doit pas alimenter directement les appareils électriques. La distribution secondaire fournit souvent du courant triphasé aux équipements tels que les moteurs, tandis que la distribution tertiaire fournit le courant secteur standard (220 V). Les composants internes diffèrent également : les armoires de distribution primaire comprennent généralement des sectionneurs, des disjoncteurs et des parafoudres ; les armoires secondaires contiennent généralement des disjoncteurs triphasés de forte puissance ; et les armoires tertiaires utilisent des disjoncteurs monophasés. Bien entendu, il ne s’agit que d’exemples, et le choix des équipements dépend des besoins spécifiques en énergie électrique.

Boîte de distribution principale : peut être considérée comme le tableau de distribution principal d’un chantier ou d’un projet (généralement une seule).

Boîte de distribution secondaire : Boîtes de distribution pour chaque étage ou bâtiment (selon les besoins).

Boîte de distribution tertiaire : Boîte de raccordement finale pour les appareils électriques, pouvant être mobile ou fixe. Le disjoncteur différentiel est le point de raccordement final ; les appareils s’y raccordent. (Règle : un appareil, un disjoncteur différentiel – pas de raccordements multiples.)

Les exigences relatives aux boîtes de distribution peuvent être conformes au plan électrique du projet. En l'absence de plan, il est possible de se référer à des chantiers exemplaires (par exemple, de grands projets, généralement bien réglementés).
