Quels sont les 4 systèmes électriques ?
De la production d'électricité à sa consommation par les appareils de charge, ce processus se déroule en quatre étapes : production, transport, distribution et consommation. Ensemble, ces quatre étapes forment un circuit complet, constituant un système électrique. Elles sont interdépendantes, et leur compréhension est non seulement fondamentale pour l'étude des systèmes électriques, mais elle nous aide également à développer une pensée systémique dans nos recherches.
La production d'électricité est le point de départ du réseau électrique, où différentes formes d'énergie sont converties en énergie électrique grâce à des équipements de production. Ces équipements peuvent inclure des centrales thermiques, des centrales hydroélectriques, des panneaux photovoltaïques installés sur les toits ou des batteries de secours. Cette phase initiale de production détermine les paramètres fondamentaux de l'ensemble du réseau électrique, tels que le type de tension, la fréquence et la puissance, qui influent sur la stabilité et la sécurité des phases ultérieures de transport, de distribution et de consommation.

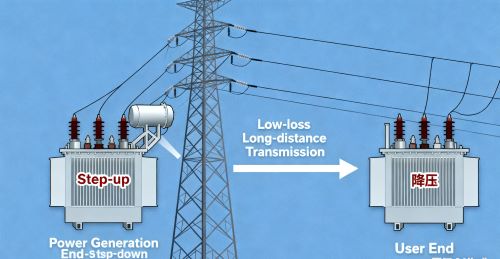

Le transport de l'électricité est l'étape la plus longue et la plus complexe de l'ensemble du réseau électrique. Pour garantir la sécurité du transport, des équipements tels que les lignes de transport, les câbles, les barres omnibus et transformateurs Ces équipements de transport d'électricité sont utilisés. À la centrale de production, la tension est d'abord élevée par des transformateurs à un niveau adapté au transport longue distance avec des pertes minimales. À l'utilisateur, elle est ensuite abaissée à un niveau de tension approprié à la consommation, garantissant ainsi l'efficacité du transport longue distance et la sécurité du réseau. En résumé, ces équipements de transport ont pour fonction d'acheminer l'énergie électrique de la source jusqu'aux zones d'utilisation avec des pertes minimales, de manière sûre et fiable.

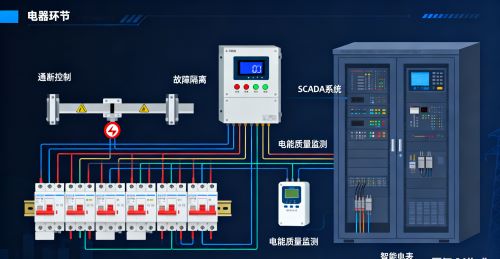

La distribution est une étape particulièrement critique du réseau électrique. Les équipements de distribution à ce niveau comprennent généralement des interrupteurs, des disjoncteurs, des dispositifs de protection par relais, des systèmes SCADA et des compteurs intelligents, tous soumis à un contrôle rigoureux. Par conséquent, les fonctions principales de la distribution sont la protection et le contrôle. Ces équipements assurent la commutation des circuits, la répartition de la puissance, la surveillance de l'état de fonctionnement, l'isolement et la protection contre les défauts, ainsi que la gestion de la qualité de l'énergie, garantissant ainsi le fonctionnement sûr et maîtrisable du réseau.

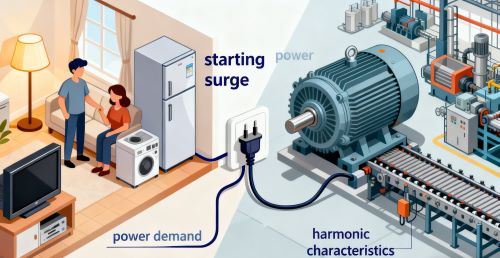

La charge finale constitue le point d'arrivée de la transmission d'énergie et l'étape où la valeur est concrétisée. Tous les appareils consommateurs d'électricité, d'une simple lampe ou d'un moteur à une chaîne de production industrielle, appartiennent à la catégorie des charges. Les caractéristiques de la charge influencent inversement la conception de l'ensemble du réseau électrique. Des facteurs clés tels que la demande en énergie, les surtensions au démarrage et les caractéristiques harmoniques doivent être pris en compte lors de la planification du réseau.
Ces quatre étapes ne sont pas isolées ; elles forment une chaîne indissociable qui traverse l’ensemble du réseau électrique. Tout au long de cette chaîne, une loi fondamentale demeure incontestable : la loi d’Ohm. Elle reste l’outil d’analyse le plus élémentaire et essentiel, car elle décrit la relation fondamentale entre la tension, le courant et la résistance. Qu’il s’agisse de calculer les chutes de tension sur une ligne, de sélectionner les paramètres de protection ou d’analyser les caractéristiques d’une charge, elle est indispensable.
Comprendre les quatre étapes du système électrique facilite non seulement le dépannage structuré — par exemple, en cas de panne d'équipement, on peut vérifier successivement si la production est normale, si les lignes sont connectées, si l'équipement de distribution fonctionne correctement et si la charge elle-même est intacte — mais fournit également un cadre clair pour l'optimisation du système.
Des réseaux traditionnels aux micro-réseaux intelligents, quelle que soit l'évolution technologique, la conception et la modernisation des systèmes électriques s'articulent toujours autour de ces quatre étapes. Comprendre cette logique fondamentale est essentiel pour saisir pleinement comment l'électricité continue d'alimenter le fonctionnement du monde moderne.
